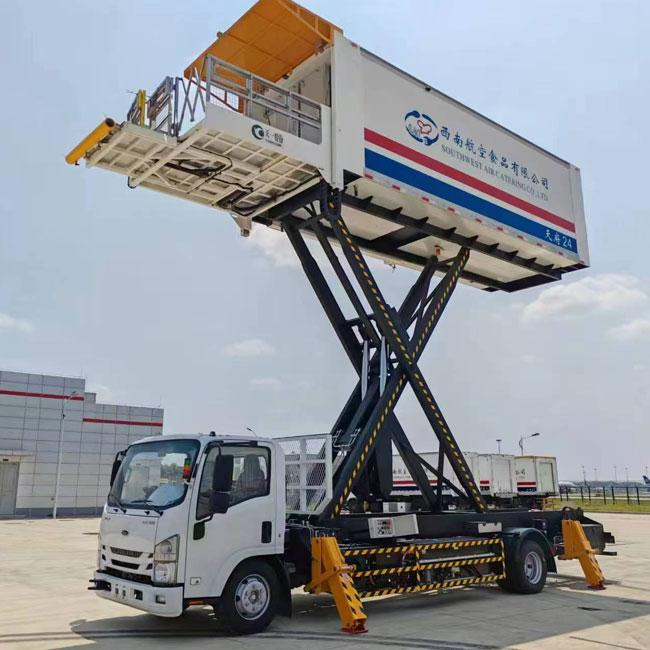

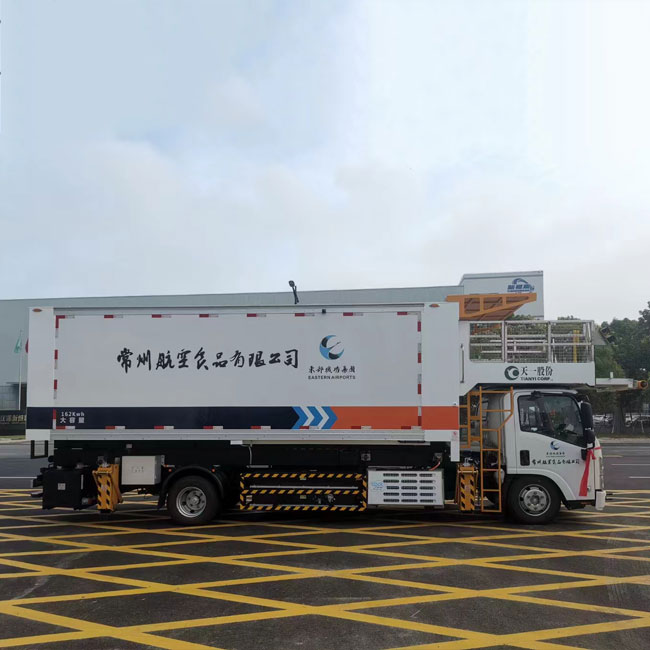

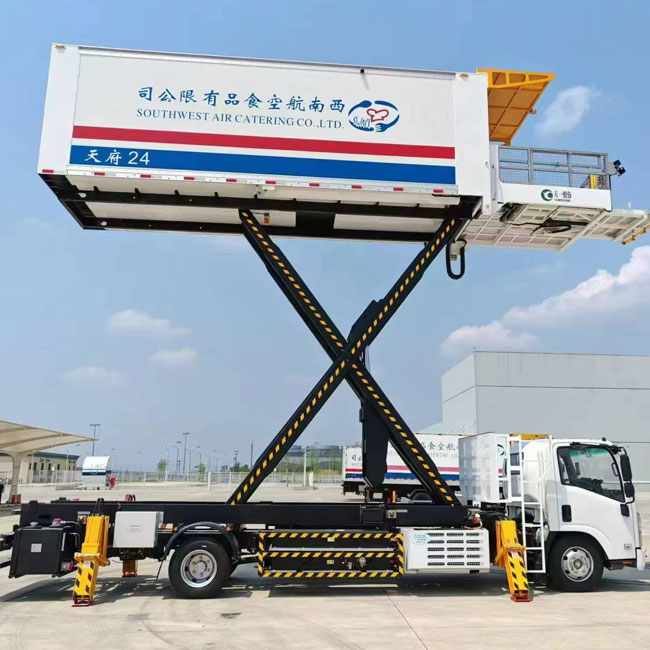

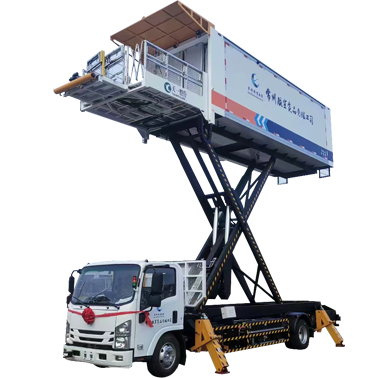

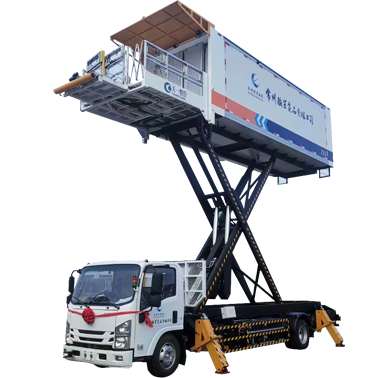

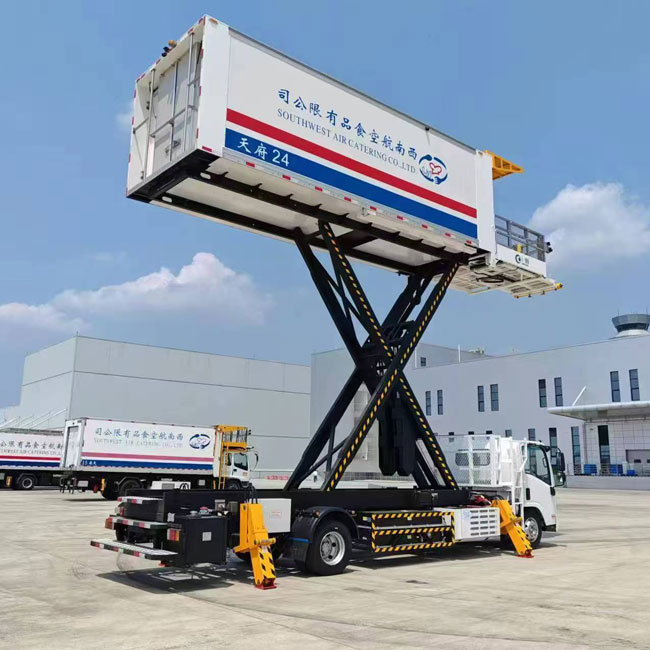

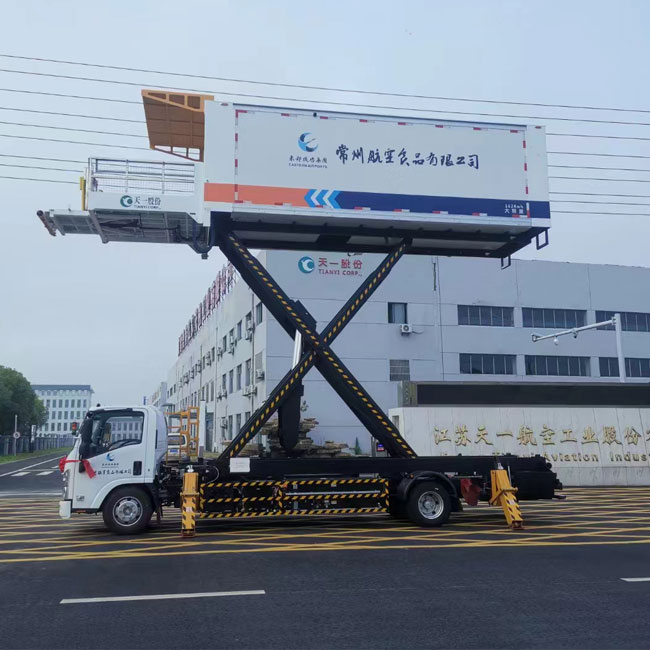

Модель:JSTY5100JSPE Электрический грузовик для общественного питания
Основная конструкция сборки и основные технические параметры
| Тип | Синхронный двигатель с постоянными магнитами | разновидность | Литий-железо-фосфат | ||
| Двигатель | Номинальная мощность/скорость, кВт/об/мин | 75/2000 | Устройство хранения энергии | тип | Тип энергии |
| Номинальный ток А | 200 | Система сборки | 1 и 192 струны | ||
| Класс изоляции | H | ||||
| Класс защиты | IP67 | ||||
| Номинальное напряжение В переменного тока | 220 | Напряжение сборки В | 618.24 | ||
| водить машину | Входное напряжение В постоянного тока | 540 | Общий запас энергии, кВтч | 106.96 | |
| электрический | Номинальное выходное напряжение В переменного тока | 220 | Номинальное напряжение агрегата, В | 3.22 | |
| Устройство управления машиной | Режим управления | Контроль крутящего момента | Номинальная мощность агрегата, Ач | 173 | |
| Тип кабины | Плоская голова | Количество пассажиров | 3 | ||
| Общая длина мм | 9940 | Общая ширина мм | 2300 | ||
| Общая высота мм | 3700 | колесная база мм | 5200 | ||
| Колесная база (передняя/задняя), мм | 1680/1650 | Максимальная скорость км/ч | 80 | ||
| Качество обслуживания кг | 10600 | Общая масса кг | 14300 | ||
| Минимальный дорожный просвет, мм | 180 | Диаметр наружного круга швеллера мм | 20000 | ||
| Рабочая высота платформы мм | 2120～ 5820 | Номинальная нагрузка на каретку, кг | 3500 | ||
| Номинальная несущая способность передней платформы, кг | 2200 | Номинальная несущая способность подвижной части передней платформы, кг | 600 | ||
| Номинальная несущая способность неподвижной части передней платформы, кг | 1600 | Диапазон регулировки подвижной части передней платформы слева и справа, мм | 0～500 | ||
| Размер неподвижной части передней платформы (длина × ширина), мм | 1900×2085 | Подвижная часть передней платформы (диапазон телескопической регулировки), мм | 0～600 | ||
| Размер подвижной части передней платформы (длина × ширина) мм | 820×1200 | Внутренние размеры кузова автомобиля (длина × ширина × высота), мм | 6240×2150×2 200 | ||
| Внешние размеры кузова автомобиля (длина×ширина×высота), мм | 7100×23 00×24 20 | Вождение диапазон км | 170 | ||
| Диапазон температур ℃ | -35～65 | —— | —— | ||
Список основной сборки образца автомобиля
| Серийный | имя | Введите номер |
| 1 | шасси | JSTY5180JSPE-0100000 |
| 2 | Контроллер автомобиля | ХДН67ВКУ-41Б |
| 3 | Интегрированный контроллер «пять в одном» | HC60LTPIC-F12BG |
| 4 | Приводной двигатель | ТЗ380XSM12 |
| 5 | Мотор масляного насоса | ХДМ030HP2 |
| 6 | Контроллер двигателя масляного насоса | HCDMC055VT7 |
| 7 | Сборка накопителя энергии | 228Ах618.24В1П192Ш |
| 8 | накопитель энергии | CB230 |
| 9 | Рулевой вал | F063 |
| 10 | Приводной вал | 130 рэндов |
| 11 | Передние/задние шины | 10Р22.516ПР |
| 12 | Гидравлический насос | CBHZ-F25-ALФL |
| 13 | Подъемный цилиндр | Д160/145-1070 |
| 14 | Цилиндр передней/задней ноги | Д90/63-290 |
| 15 | Цилиндр подвижной платформы | Д40/30-700 |
| 16 | Телескопический цилиндр платформы | Д40/30-600 |
| 17 | Электрический аварийный насос | 800601632 |
| 18 | Ручной насос | ПМО 50-х годов |
