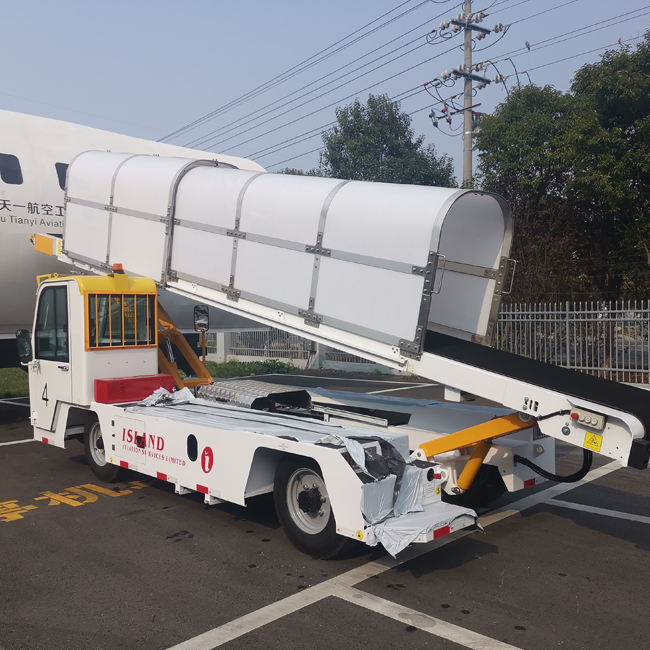

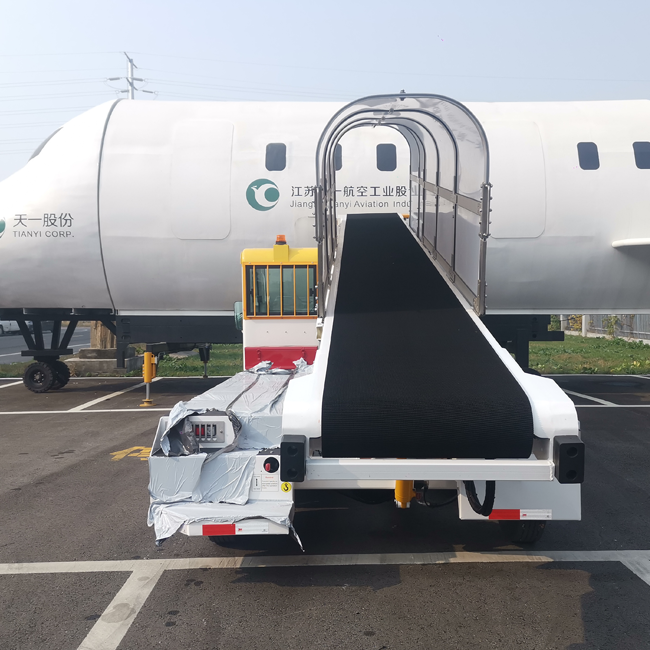

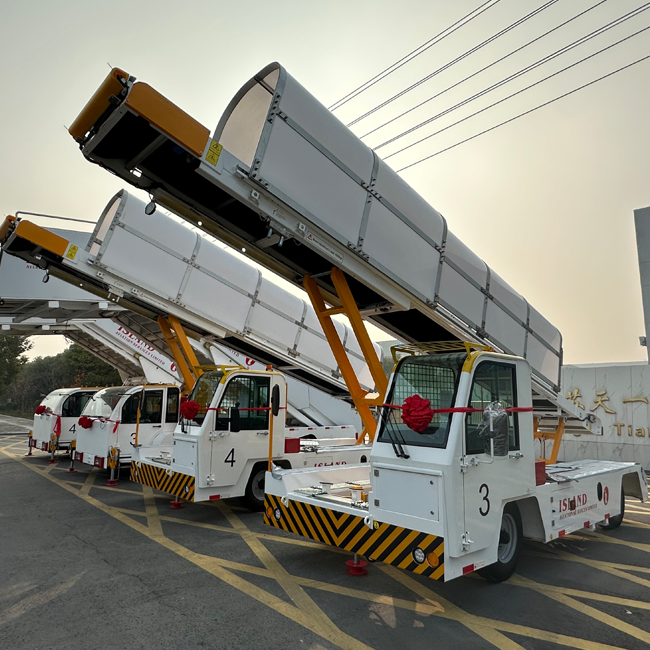

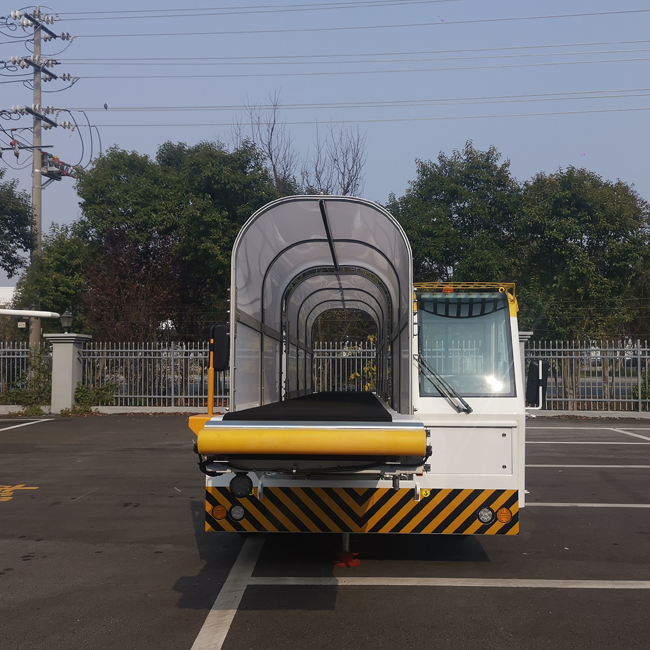

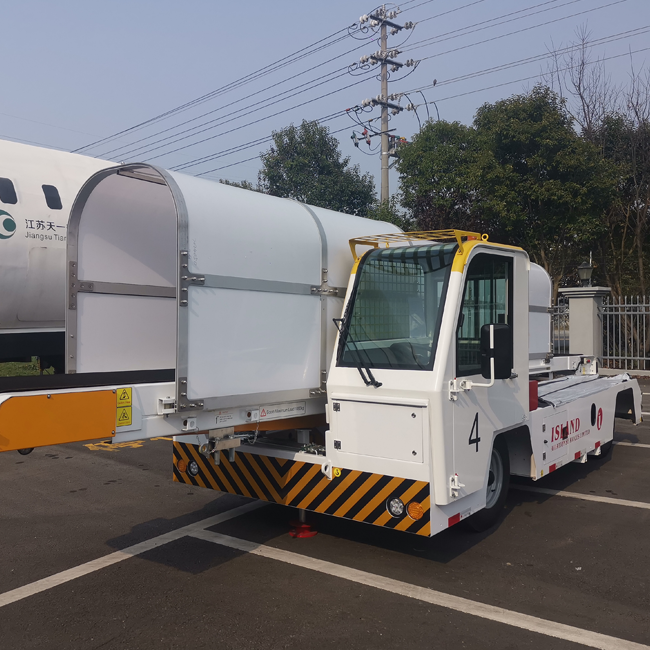

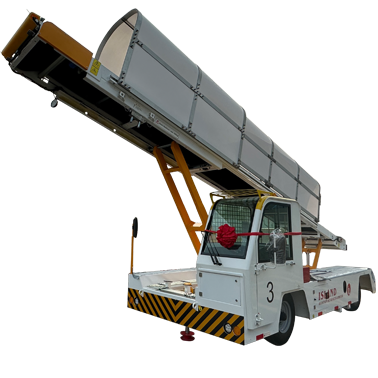

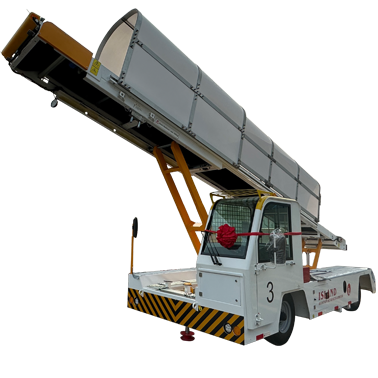

Модель:Ленточный погрузчик для багажа TY-XC80
Таблица основных технических параметров
| Дизель | Камминс | тип | Четырехтактный двигатель с водяным охлаждением, без непосредственного впрыска, с верхним расположением клапанов. | Переключатель скоростей | Тип трансмиссии | Одностадийный, двухфазный, трехэлементный синтез |
| Максимальная мощность кВт/об/мин | 36,5/2500 | Число передач и передаточное число | 1 передача вперед I: 2,187 1 передача назад R: 2,235 | |||
| Максимальный крутящий момент Н·м/об/мин | 186/1100~1700 | |||||
| Минимальный расход топлива г/кВт·ч | 224 | Режим маневрирования | Автоматическое переключение | |||
| Тип кабины | закрытый | Количество пассажиров | 1 | |||
| Общая длина мм | 8140 | Общая ширина (без кабины) | 2100 | |||
| Общая высота (общая высота без сигнальных ламп/включая сигнальные лампы) | 1960 | Вес обслуживания, кг | 3700 | |||
| Масса передней оси (без нагрузки), кг | 2500 | Масса задней оси (без нагрузки) | 1250 | |||
| Колесная база мм | 3000 | Колесная база (передняя/задняя), мм | 17020/1680 | |||
| Угол подхода (°) | 11 | Угол съезда (°) | 16 | |||
| Максимальная скорость км/ч | 25 | Минимальный дорожный просвет мм | 165 | |||
| Ширина конвейерной ленты мм | 700 | Скорость передачи м/с | 0,16~0,5 | |||
| Диапазон подъема передней части конвейерной ленты, мм | 1170~4330 | Диапазон подъема задней части конвейерной ленты, мм | 520~1540 | |||
Основная конфигурация
| сериал | Наименование | Модель |
| 1 | шасси | Самодельное шасси |
| 2 | мост | Самодельный левый руль. |
| 3 | engine | QSF2.8 |
| 4 | коробка передач | Y43280E |
| 5 | Передний мост | ДЖСТИ530 |
| 6 | Задний мост | JSTY13014 |
| 7 | Шестеренчатый насос | CBHZ-F25 |
| 8 | шина | меридиан |
| 9 | Конвейерная лента | 700 мм |
| 10 | Комбинированный инструмент | ХЗБ908 |
| 11 | Аварийный ручной насос | ТИ.602.013 |
| 12 | Шланг в сборе | БЛ80Б.620 |
| 13 | Гидравлический насос | ТИ.602.014 |
| 14 | Соленоидный клапан | ТИ.603.017 |
| 15 | Рулевой механизм | ТУ.603.021 |
| 16 | Ременный привод двигателя | TY.602.015 |
